ALD 2 akumulační

ALD 2

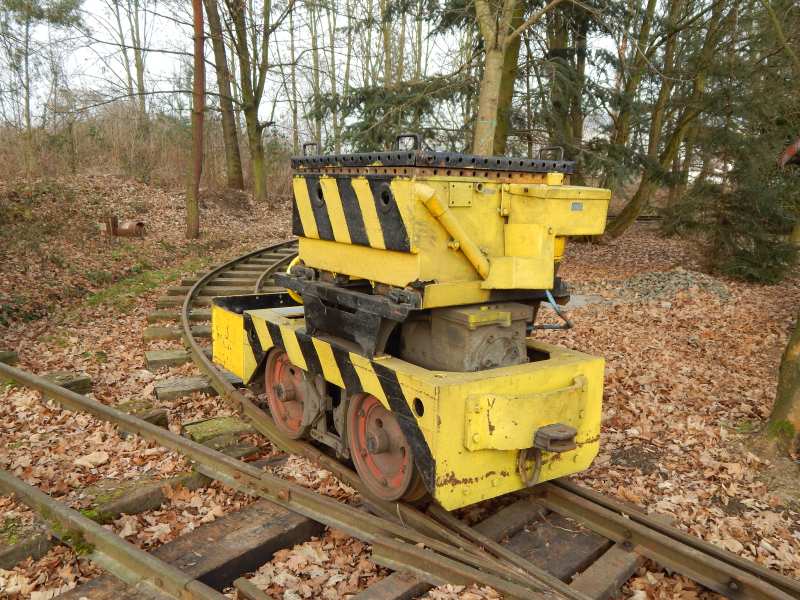

Lokomotiva  Plzenecké  železnice č. 9

                                    ALD 2

akumulační



     Lokomotiva č.9 byla do Starého Plzence dovezena 14.8. 2013 z Armaturky Dýšina, kde byla používána v provozu slévarny šedé litiny. Tato lokomotiva byla vyrobena v roce 1958 v ČKD n.p. Praha. Z výrobního závodu byla dodána  do Jáchmovských rudných dolů. Dalším působištěm se stala slévárna v Dýšiné. V letošním roce došlo k ukončení výroby slévárny. Tímto krokem ztratila lokomotiva ALD 2  uplatnění v provozu. Po  vstřícném jednání byla lokomotiva odprodána Plzenecké železnici.

ALD 2 je elektrická akumulátorová důlní lokomotiva určená k dopravě hornin, materiálu a lidí v hlubinných dolech s nebezpečím výbuchu. Zdrojem proudu je olověná akumulátorová baterie určená k napajení jednoho sériového trakčního motoru o výkonu 3 Kw při 950 ot/min. Trakční motor pohání dvě nápravy mechanicky navzájem spojené. Rozjezd a jízda vpřed a vzad je ovládaná kontrolórem ve čtyřech stupních se zátěží, případně v pěti stupních bez zátěže. Konstrukce lokomotivy umožnuje změnu rozchodu kol v rozmezí 450 mm- 600 mm jednoduchým přešroubováním na nápravě.



Technické údaje:

Rok výroby :                               1958  ČKD n.p. PRAHA

Výrobní číslo:                             1711596

Provedení :                                 důlní nevýbušné

Motor :                                        typ S14/14×4, elektrický 40V

Baterie:                                       olověná 2×20 článků typ 4K225  320Ah 40V

Akční rádius cca:                       280 Km

Přenos výkonu :                         elektrický

Výkon:                                        3 Kw

Kontrolér:                                  5 jízdních stupňů

Nejvyšší rychlost :                     8 km/hod

Brzda:                                         ruční

Adhezní váha :                           2 t

Tažná síla na háku :                  rozjezdová 300 kg

Rozchod :                                    600 mm

Rozvor :                                      750 mm

Průměr kol :                               450 mm

Délka přes nárazníky  :             2115mm

Šířka :                                         800 mm

Výška nad temenem koleje :    1500 mm

Nejmenší poloměr oblouku :     5m
